機械図面のAI検図における確認ポイントとサポート可能範囲

機械や部品を製造するときは、計画図や製作図、部品図、組立図など、さまざまな「機械図面」を作成します。そして、作成した図面を出図する前には、寸法や公差、注記などに問題がないかを確認する「検図」が欠かせません。

しかし、機械図面は確認点が多く、部品図と組立図の照合なども必要です。そのため、図面が複雑になるほど、検図には多くの時間がかかります。

こうした検図作業を効率化する方法の一つとして、AIが注目されています。ですが、一定のルールに沿って確認できる項目はAIによるサポートが可能なものの、人が判断する必要がある項目も存在します。

そこでこの記事では、機械図面の種類や部品図と組立図を中心に検図のポイント、機械図面で起こりやすいミスを整理し、どこまでAIでサポートできるかを解説します。あわせて、機械図面の検図にAIを取り入れる際の進め方についても紹介します。

機械図面の種類｜計画図・製作図・部品図・組立図など

機械や装置をつくる現場では、設計の検討から製作、検査、取引先とのやり取りまで、さまざまな図面が使われます。これらはまとめて「機械図面」と呼ばれ、目的や内容などによってそれぞれに名称があります。

ここでは、JISの製図用語をもとに機械図面の種類を整理し、それぞれの図面を検図するときに見ることをまとめます。

機械図面とは：機械製図の規格にもとづく図面

機械図面とは、機械や機械部品の形状・寸法・材質などを示し、設計・製作・組立・検査に使われる図面の総称です。使われる場面が幅広いため、ひと口に機械図面といってもさまざまな図面が含まれており、JIS規格で名称や描き方のルールが定められています。

それぞれの図面の名称は、「JIS Z 8114 製図－製図用語」で、用途・内容・表現形式などの観点から決められています。同じ図面でも用途から見れば製作図、描かれている内容から見れば部品図と呼ばれることがあるのも、見る観点が異なるためです。

図面の描き方のルールは、「JIS B 0001:2019 機械製図」にまとめられています。この規格は、機械工業の分野で使う図面のうち、主に部品図と組立図を描くためのものです。実際の図面は、これらの規格に加えて、自社の製図規定や取引先が指定するルールに沿って描かれます。図面の呼び方も、会社や業界によってさまざまです。

参照：日本産業標準調査会 JIS検索（JIS B 0001:2019 機械製図／JIS Z 8114 製図－製図用語）

使う目的で分ける：計画図・製作図・検査図・見積図など

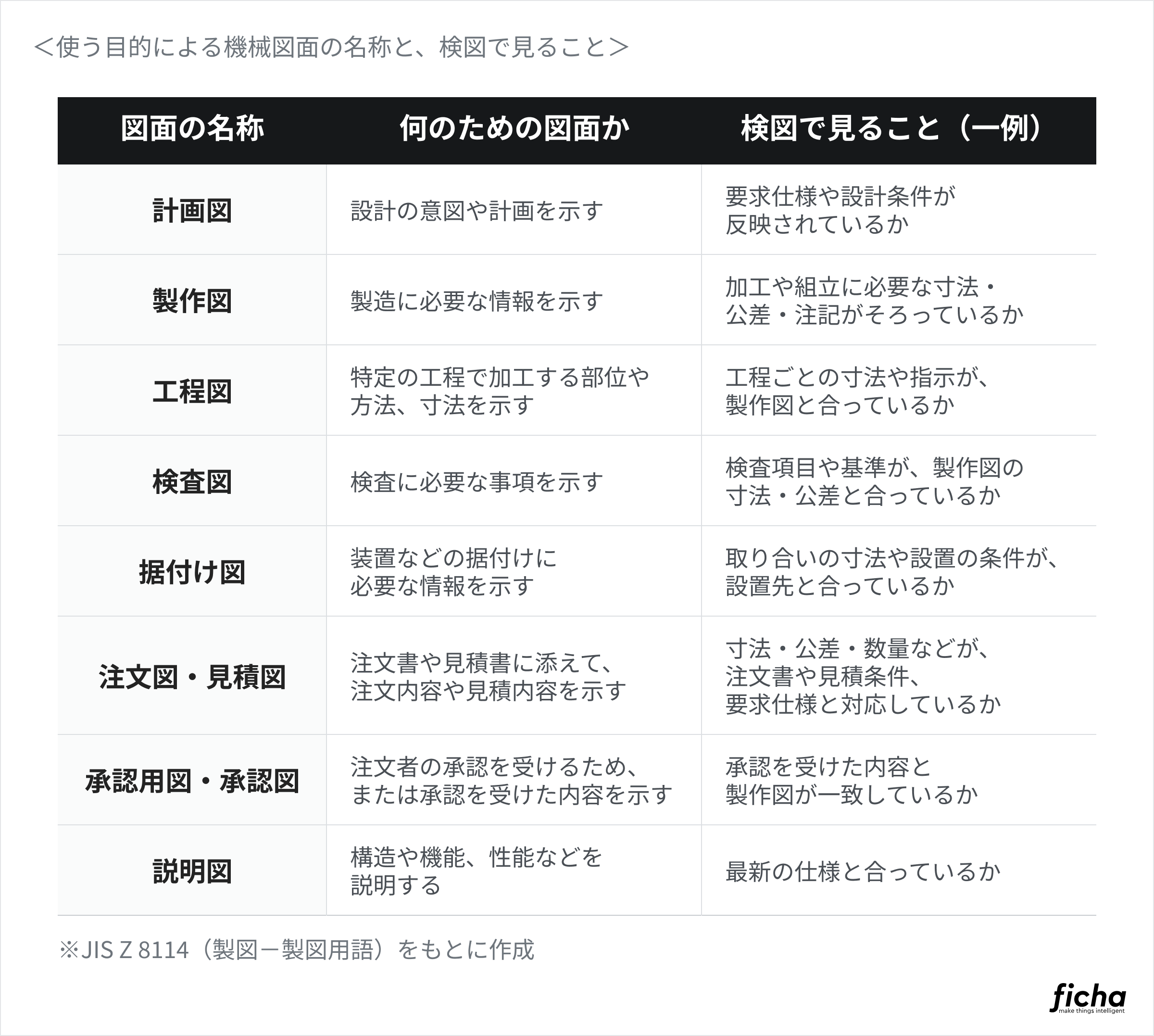

図面は、設計のどの段階で、誰に、何を伝えるかによって名称が変わります。以下は、JIS Z 8114に挙げられている用途による名称のうち、機械の設計・製作でよく使われるものを整理した表です。

このほか、試作に使う試作図や、試作図を修正して量産に使う図面を区別して呼ぶ現場もあります。

これらの図面の多くは、同じ設計をもとに作られます。設計変更があったときは、変更の影響を受ける関連図面を特定し、それぞれに修正が反映されているかの確認が必要です。

内容や表現形式で分ける：部品図・組立図・配管図・展開図など

描く内容による図面の名称には、次のようなものが挙げられます。

表現形式による名称としては、管の接続や配置を示す配管図、外形や全体寸法を示す外観図、板金部品などの面を平面に広げた展開図、フリーハンドで描くスケッチ図などがあります。

また、「金型図面」のように、設計・製作する対象で呼ぶケースも存在します。金型図面にも、型全体の組み合わせを示す組立図と、型を構成する部品ごとの部品図が含まれます。金型図面に特有の検図や自動化については、別記事「金型図面はAIに読ませられない？」で詳しく解説しています。

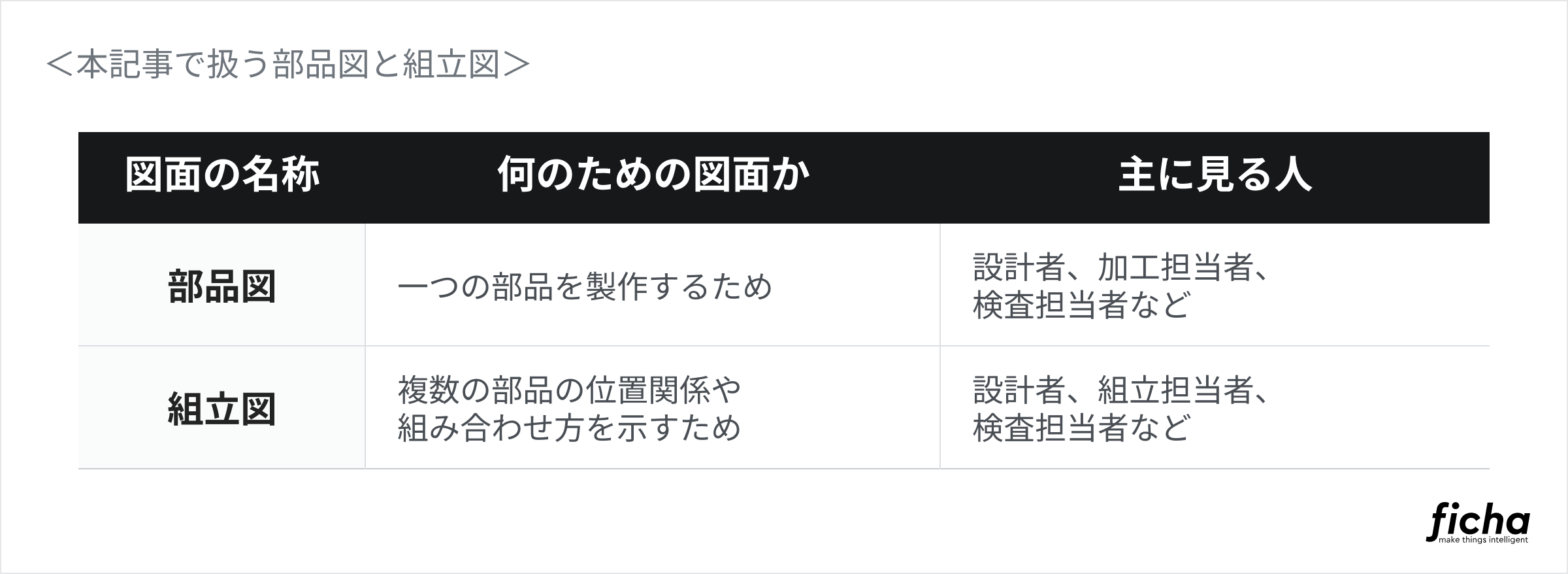

本記事で扱う部品図と組立図の検図

機械図面のなかでも、部品図と組立図は、加工や組立の現場で直接参照される図面です。部品図では寸法・公差・加工指示が、組立図では部品同士の位置関係や部品欄との対応が、作業の正確さを左右します。

本記事では、この部品図と組立図を中心に、検図のポイントと、AIでサポートできる範囲を紹介します。

なお、機械や装置には、電気回路や電気的な接続関係を示す回路図・配線図なども使われます。これらは電気用図記号（JIS C 0617シリーズ）で描く図面のため、本記事では扱いません。回路図のAI活用については、別記事「回路図のデジタル化」で解説しています。

部品図と組立図で異なる検図のポイント

機械図面を検図するときは、部品図と組立図でそれぞれ異なる観点が必要です。また、一つの図面だけで検図は完結せず、部品図の寸法や形状が組み立てられるかを確認するため、組立図や相手側の部品図と突き合わせることもあります。

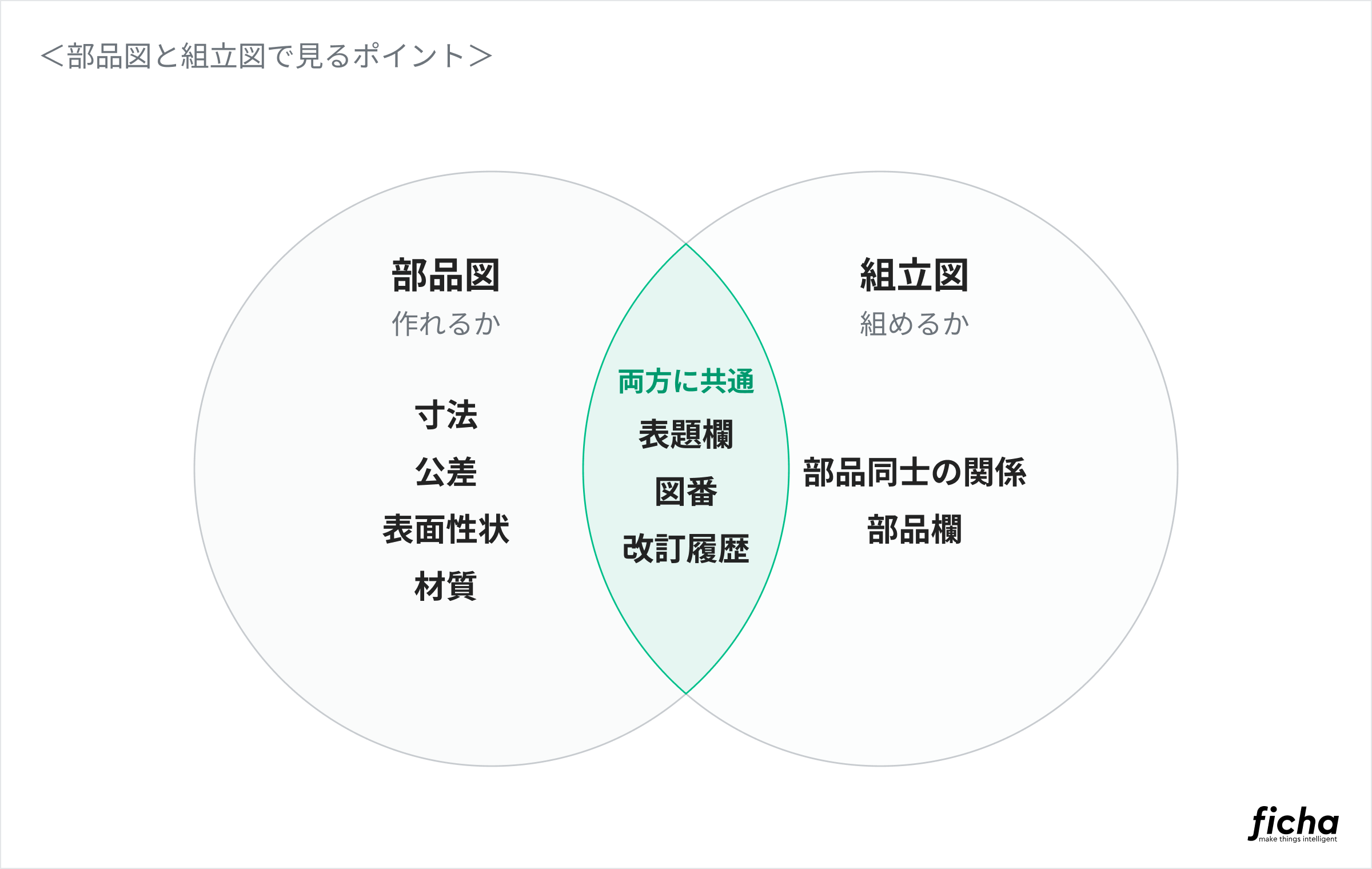

ここでは、部品図と組立図で主に確認したいポイントを整理します。なお、検図全般のチェック項目については、「検図とは？必要な理由とやり方、改善するためのポイントを解説」のチェックリストも参考にしてください。

部品図で見るもの：寸法・公差・表面性状・材質

部品図の検図は、「この図面に記載された情報だけで、目的とする部品を作れるか」という観点で進めます。

まず見たいのは寸法です。加工に必要な長さや穴径、穴位置などがそろっているか、どの位置を基準として指定しているかを確認します。

公差は、寸法公差だけでなく、必要に応じて幾何公差やはめあいの指示を見ます。個別に公差が記載されていない箇所については、図面全体に適用される普通公差の指定も含めて確認することが重要です。

表面性状は、加工後の表面の仕上がりに関する指示です。要求される表面の状態が図面上で適切に伝わるようになっているかをチェックします。

材質や表面処理も、部品の性能や製造方法に関わる情報です。材質の記載が抜けていないか、必要な表面処理が指示されているかなどを確認し、加工担当者が迷わず製作できる状態にします。

組立図で見るもの：部品同士の関係・部品欄

組立図の検図は、「それぞれの部品を実際に組み合わせられるか」という観点が中心です。

一般的には、部品同士の位置関係を確認し、穴や軸などの位置が合っているか、部品同士が干渉しないかを確認します。組み付ける順序に無理がないか、ボルトを締めるための工具を入れられるスペースがあるかといった点も、組立時の作業性に関わります。

あわせて確認したいのが部品欄です。組立図の部品欄には、部品番号や品名、数量、材質などが記載されます。それぞれの情報が対応する部品図と一致しているかを突き合わせます。

ねじやベアリングなどの購入品は、一般的には部品欄に記載しますが、個別の部品図を作成しないケースがあることは留意が必要です。その場合は、型式や規格、数量など、必要な部品を手配できるだけの情報が記載されているかを確認します。

設計手順や図面の管理方法は企業によって異なるため、自社のルールに合わせて確認項目を整理することも大切です。

両方に共通：表題欄・図番・改訂履歴

部品図と組立図の両方で確認したいのが、表題欄や図面の管理情報です。

表題欄には、図面を識別・管理するための情報が記載されます。具体的には、図番や品名、尺度、投影法、作成者・承認者、作成日などの情報です。図面の内容が正しくても、図番や品名が誤っていると、別の図面として扱われる可能性があります。

設計変更を行った図面では、改訂履歴も重要です。どの図面を、いつ、どのように変更したのかを追える状態にしておくことで、図面同士の食い違いに気づきやすくなります。

機械図面の検図は寸法や指示抜けなどに注意

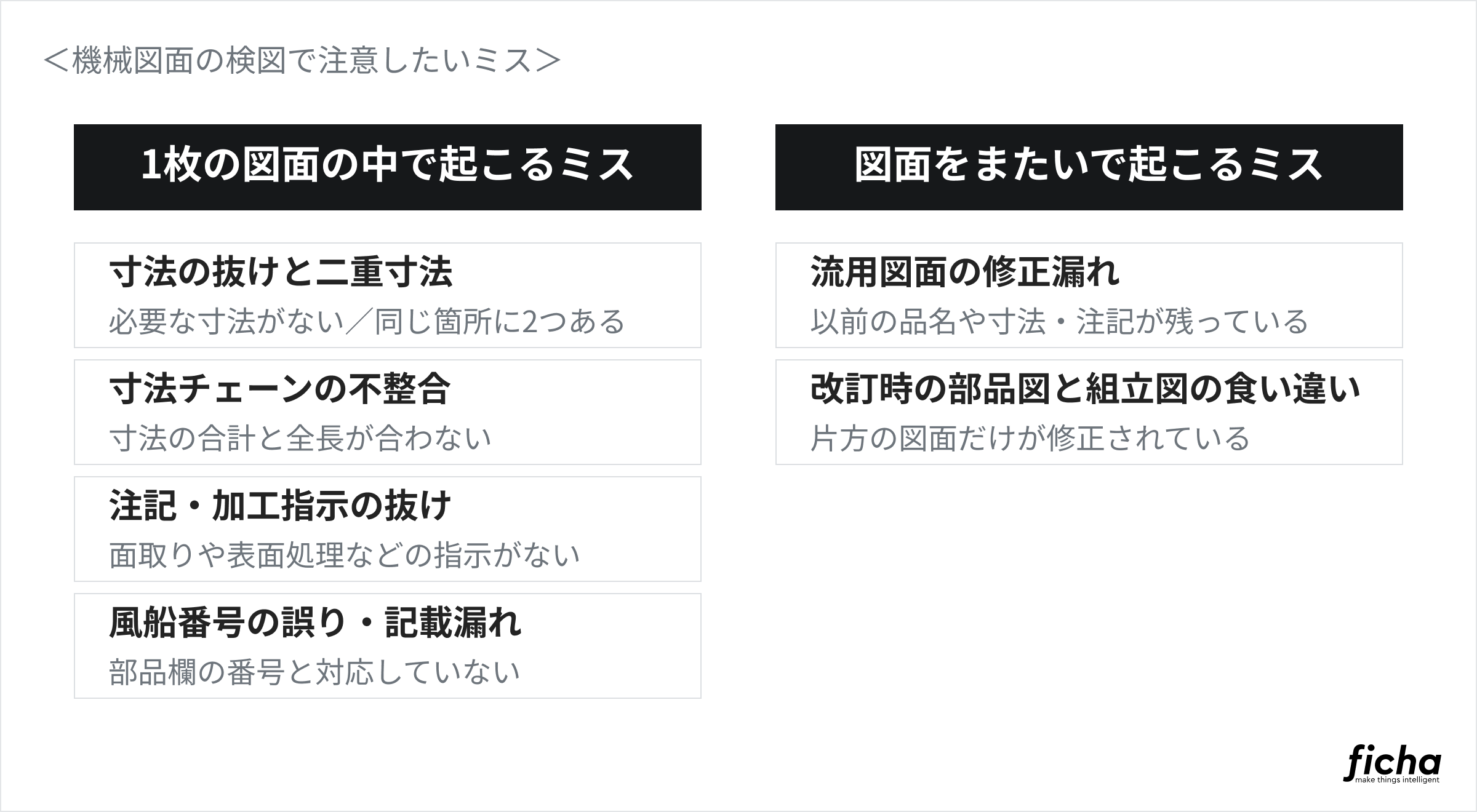

機械図面の検図では、一つの図面の中だけで起こるミスと、複数の図面をまたいで起こるミスの両方に注意が必要です。複数の図面を扱う場合などは、一つの図面だけを見ていても気づきにくいミスもあります。

こうしたミスを出図前に確認できないと、図面の差し戻し、加工・組立後の手戻りにつながります。機械図面の寸法抜けチェックに加えて、図面全体や関連図面まで含めて確認することが重要です。

寸法の抜けと二重寸法

寸法の抜けとは、部品を加工するために必要な寸法が図面に記載されていない状態です。たとえば、穴の位置を決める寸法が不足していると、加工担当者は図面だけでは位置を決められず、設計者へ確認する手間が生じます。正面図にない寸法が、側面図など別の投影図に記載されていることもあるため、寸法の抜けは図面全体で確認します。

二重寸法は、同じ箇所について、複数の寸法が記載されている状態です。たとえば、同じ長さを正面図と側面図の両方に記入していた場合、一方だけを修正した際に数値が食い違う可能性があります。

また、加工・検査の基準となる寸法と、括弧付きなどで表示する参考寸法は役割が異なります。検図においては、記載されている数値が指示寸法なのか参考寸法なのかの区別も重要です。

寸法チェーンの不整合

寸法チェーンの不整合とは、連続する複数の寸法を合計した値と、全長など別に示された寸法が一致しない状態です。

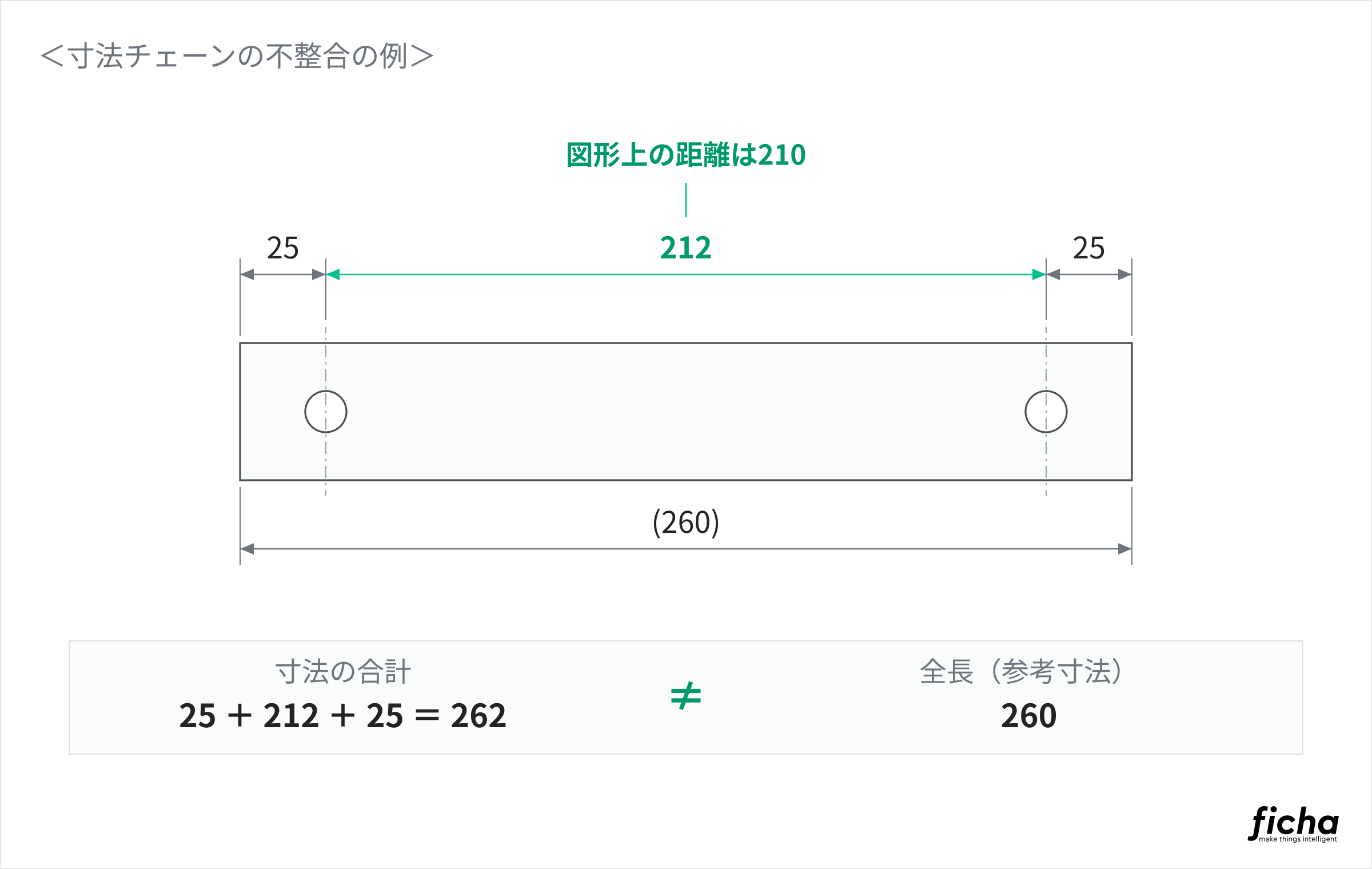

たとえば、同じ方向に「25」「212」「25」という3つの寸法が並んでいる場合、合計は262です。しかし、同じ箇所の全長が260と記載されていれば、寸法同士に整合が取れていません。

この例では、中央の寸法は図形上の距離が210であるのに、寸法文字だけが212に書き換えられています。全長260は、参考寸法として記入されています。CAD上で寸法文字だけを書き換えたときに起こりやすい不整合です。

CADでは寸法の表示値を手入力で上書きできる場合があり、見た目だけでは図形と記載寸法のずれに気づきにくいケースがあります。

寸法チェーンは、一つひとつの寸法だけでは判断しにくく、複数の寸法を足し合わせて全長と照合しなければなりません。目視による検図において、このような計算を伴う確認は負担になりやすいでしょう。

注記・加工指示の抜け

機械図面では、寸法以外にも面取り、ねじの深さ、表面処理、熱処理など、加工に必要なさまざまな情報を注記や加工指示として記載します。

寸法が主に部品の「形」を伝える情報であるのに対し、注記や加工指示は、その部品を「どのように作るか」を加工担当者へ伝える情報です。必要な指示が抜けると、形状は想定通りでも、設計者が意図した仕上がりにはなりません。特に、過去図面を流用した場合や設計変更を繰り返したときは、一部の加工指示だけが古い状態で残るミスが増えやすくなります。

個別の箇所に指示がなくても、図面の共通注記として表面処理などが指定されている場合があります。検図では、各形状の近くに記載された指示だけでなく、図面全体に適用される共通注記もあわせて確認することが重要です。

風船番号の誤り・記載漏れ

風船番号（バルーン）は、組立図上の部品を引出線で指し示し、部品欄に記載された番号と対応させるための番号です。

検図のときは、組立図に記載された風船番号と部品欄の番号が一致しているか確認します。よく見られるミスが、風船番号と部品欄の番号が一致していない、異なる部品に同じ番号を誤って付けている、必要な部品に風船番号が付いていないなどです。

対応関係が不明確なまま出図すると、部品の取り違えや、組立時にどの部品を指しているのか特定できない原因になります。

組立図を検図するときは、図面上の番号だけで完結させず、部品欄と照合して確認することが重要です。

流用図面の修正漏れ

過去に作成した図面を流用すると、共通する部分を一から描く必要がなくなります。作図にかかる時間を短縮できますが、過去の情報がそのまま残りやすい点には注意が必要です。

たとえば、形状や寸法だけを変更しても、品名や図番が以前の製品のまま残っているケースが起き得ます。反対に、図番や品名は変更していても、寸法や注記が旧仕様のまま残ることも考えられます。

流用図面では、変更した箇所に加えて、変更していない寸法や注記が今回の設計に合っているかも確認します。過去に正しかった情報が、今回も正しいとは限らないという前提で確認することが重要です。

改訂時の部品図と組立図の食い違い

設計変更を行うと、一つの変更が複数の図面へ影響することがあります。その際に起こりやすいのが、修正の有無が図面間で食い違うことです。

たとえば、部品の寸法や材質を変更した場合です。この場合は、対応する部品図に加えて、組立状態への影響や組立図の部品欄も確認します。

部品図と組立図を別々に検図しただけでは、それぞれの図面自体に問題がなくても、図面同士の不一致を見落とす可能性があります。

組立図の部品欄と各部品図の情報を突き合わせるほか、改訂履歴を確認し、「どの図面をいつ変更したか」を追える状態にしておくことが重要です。

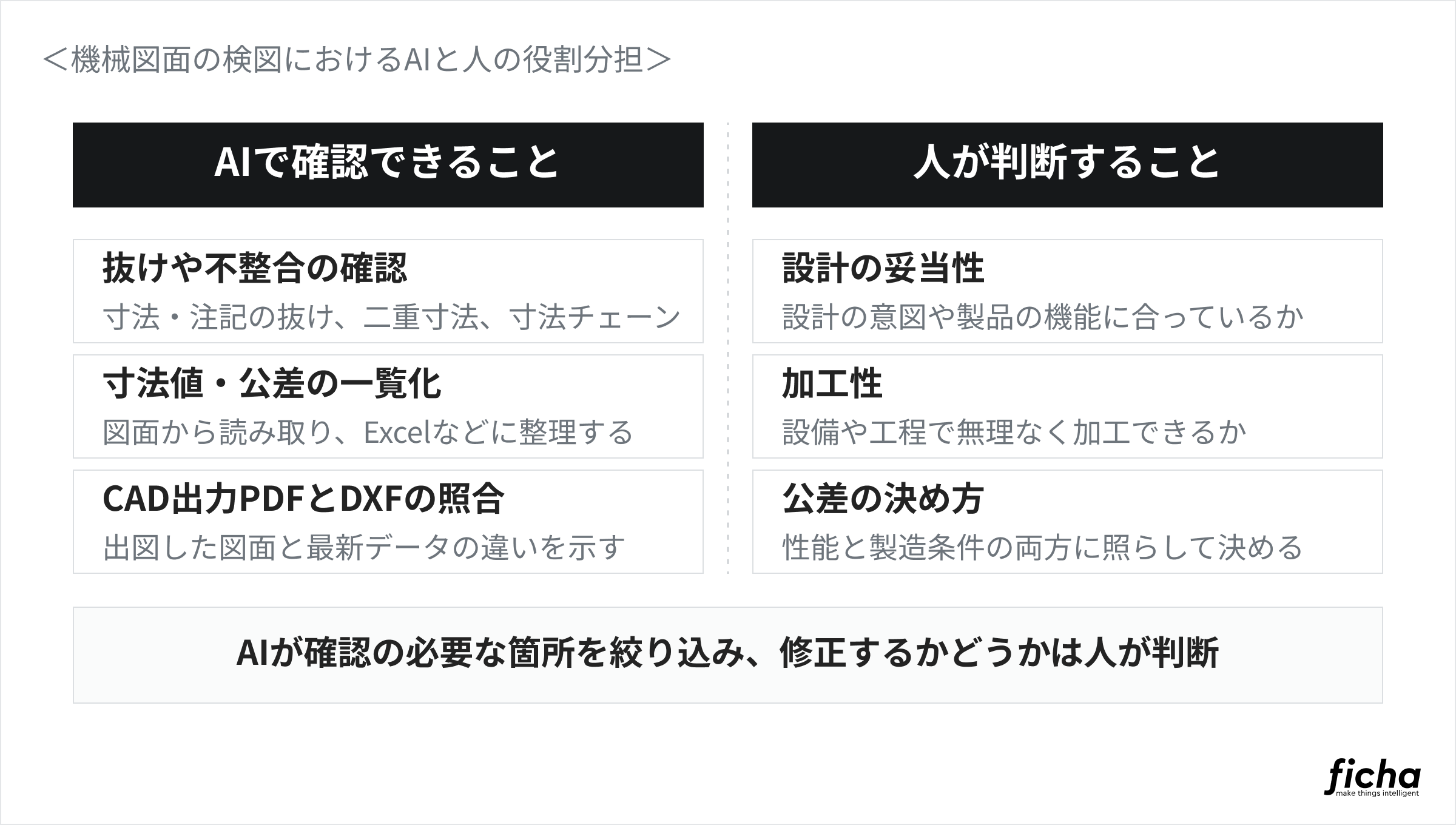

AIで確認できること・人が判断すること

機械図面の検図で発生する確認のうち、一定のルールで判定できるものは、AIで確認の負担を減らせます。AIが抜けや不整合の可能性がある箇所を示し、人がその結果を確認することで、確認作業にかかる時間の短縮が見込まれます。

Drawing-AIの導入企業では、検図工数を最大60％削減した例があります。AIと人それぞれの役割を整理することが、機械図面の検図へAIを取り入れるうえで重要です。

AIで確認できること：寸法抜け・注記抜け・二重寸法・寸法チェーン

AIを活用すると、確認が必要な箇所を検知し、可視化することができます。

たとえばDrawing-AIでは、機械図面で起こりやすい寸法の抜け、二重寸法、注記・加工指示の抜け、寸法チェーンの不整合の確認をサポートします。寸法チェーンが疑われる場合は、図面に記載された各寸法の合計と全長の指示を照合し、不整合と思われる箇所を示します。図形から読み取った実際の距離の確認もできるため、寸法文字だけが書き換えられているようなケースでも対応しやすい点も強みです。

しかし、AIが示すのは抜けや不整合の可能性がある箇所です。ある投影図には寸法がなくても別の投影図に記載されていたり、個別の加工指示がなくても共通注記で指定されていたりする場合もあります。

最終的には、人が図面全体を確認し、本当に修正が必要な箇所なのかを判断します。AIが確認の必要な箇所を絞り込み、修正するかどうかは人が判断する、という分担になります。

寸法値・公差の抽出と一覧化

機械図面の検図は、図面上にある多くの寸法値や公差を一つずつ確認する作業が発生します。AIを使って図面から寸法値・公差を読み取り一覧に整理できると、確認の労力も減らせるでしょう。Drawing-AIは、図面に記載された寸法値や公差を読み取り、Excelなどの一覧にできます。

寸法情報を一覧にすれば、検図時に特定の寸法や公差を探しやすくなります。類似する複数の機種についての一覧を作れば、機種ごとの寸法値や公差の違いを比較することもできます。目視でのチェックと合わせることで、確認方法の幅を広げられる使い方です。

CAD出力PDFとDXFの照合：差分・改訂の確認

設計変更のあと、CADから出力したPDFで図面を渡す現場もあります。この場合、CADデータを修正したあとに古いPDFを出図してしまったり、修正したつもりの箇所が出図したPDFには反映されていなかったりということが起こりえます。CADデータ側を見直すだけでは、こうした食い違いには気づきにくいものです。

Drawing-AIでは、CADから出力したPDFとDXFを照合して違いのある箇所を示すことができます。出図した図面と最新のCADデータの不一致や改訂漏れの確認をサポートします。部品図と組立図の改訂状態を突き合わせるのと同じように、最終的な出図データに最新の内容が反映されているかを確かめる手段の一つです。

そして、照合で見つかった違いが意図した変更なのか、意図しない不一致なのかは、設計の経緯を知る人が判断します。

人が判断すること：設計の妥当性・加工性・公差の決め方

図面に記載された情報が設計として適切かを最終的に判断するのは、設計者や検図担当者です。

たとえば、寸法や形状が設計者の意図に合っているかは、製品の機能や使用条件を理解したうえでの判断が必要です。数値そのものに矛盾がなくても、要求する機能を満たさない寸法であれば設計を見直さなくてはならないでしょう。

加工性も人が判断する部分です。自社や取引先が保有する設備・工具で実際に加工できる形状なのか、加工や組立の工程に無理がないかを確認します。公差の値も、製品の機能に照らして適切か、必要以上に厳しく設定されていないかなどを、性能と製造条件の両方を考慮して判断します。

AIが確認すべき候補を示し、その箇所を設計者や検図担当者が設計意図と照らし合わせて判断することで、それぞれの役割を分担できます。

図面の状態で精度は変わる

AIによる確認は、入力する図面データの状態によって、確認できる範囲や精度が変わります。AIツールを比較するときは、機能だけでなく、自社が保有する図面データをどのように扱えるか確認することが重要です。

寸法や注記がデータとして残っているCADデータは、AIで確認しやすい形式です。たとえばDrawing-AIは、DXF・DWGなどのCADデータに対応しており、DWGはDXFに変換して解析します。

機械図面の検図にAIを取り入れる進め方

機械図面の検図にAIを取り入れるときも、最初からすべての図面とチェック項目をAIの対象にする必要はありません。

対象とする図面や確認項目を絞り、AIと人の対応する範囲を決めると、業務との適合性を判断しやすくなります。

ここでは、機械図面の検図にAIを導入するときの進め方と、汎用の生成AIを検討するときの確認点を紹介します。

対象の図面とチェック項目を絞って始める

AIによる検図を試すときは、図面の種類やチェック項目を絞って導入すると、効果を検討しやすいでしょう。

確認項目が明確であれば、人による検図とAIによる確認の結果を比較しやすくなります。たとえば、最初は部品図に限定し、寸法抜けがないかという項目のみを対象にします。

一度に多くの確認をすると、それぞれの機能の確認が難しくなります。寸法の抜け、二重寸法、注記の抜けなど、自社で特に負担が大きい項目から優先順位を付けることもおすすめです。

部品図で一定の確認ができてから別の図面や確認項目へ対象を広げれば、運用方法も段階的に整理できます。AIの導入にあたっては、今の検図工程の状況や課題を先に整理することが大切です。

自社の図面で試してから判断する

機械図面の検図方法は、企業ごとに異なります。JISなどの規格の他に、企業ごとの製図規定や、過去の不具合をもとにしたチェック項目、取引先から指定されたルールなどを、それぞれの企業が持っています。AI検図ツールを導入する前には、自社が実際に使用している図面で試すことが重要です。

その際に確認したいのが、自社の独自のルールを反映できるかどうかです。「この形状では必ず特定の加工指示を入れる」「この部品群ではこの公差を重点的に確認する」といった社内固有のチェック項目を、どのように扱えるかを見ます。

現在の検図フローへどのように組み込みたいかも整理します。AIによる確認を自己検図の前に行うのか、第三者検図の補助として使うのかによって、運用方法は変わります。

を分けておくと、実際の業務へ組み込みやすくなります。

生成AIで代わりにできないのか

ChatGPTなどの汎用的な生成AIを検図に利用できないかと考える方もいると思います。もし、業務への導入を検討したい場合は、少なくとも次の3点を確認しておくことが重要です。

①自社の検図ルールを反映できるか

社内の製図規定や独自のチェック項目に沿って確認できなければ、実際の検図業務で必要な観点と結果が合わない可能性があります。

②同じ図面に対して、毎回同じ観点で結果が得られるか

業務上の検図では、担当者や実施するタイミングにかかわらず、決められた確認項目を一定の基準で確認できることが重要です。

③図面を社外のサービスに読み込ませてよいか

図面には自社製品や取引先に関する情報が含まれるため、取引先との契約や社内の情報管理ルールを事前に確認する必要があります。

まとめ

本記事では、機械図面の検図について、AIがどこまでサポートできて、人が何を担当するべきかを整理しました。

機械図面には、計画図や検査図、承認図など、目的に応じたさまざまな図面があります。本記事では、そのなかでも加工や組立で直接参照される部品図と組立図の検図を取り上げました。検図では、図面の種類に応じて確認するポイントを変えることが重要です。

一定のルールに沿って確認できる項目は、AIが検図をサポートできます。ですが、設計意図に照らした寸法・形状の妥当性や加工性、公差の決め方などは、人による判断が必要です。

Drawing-AIでは、機械図面の寸法の抜け・注記の抜け・二重寸法・寸法チェーンの不整合の確認のサポート、寸法値・公差の一覧化、CADから出力したPDFとDXFの照合による差分・改訂確認などに対応しています。

機械図面の検図にAIを活用したい場合は、まず自社で使用している図面と確認項目を絞り、実際の図面で確認できる範囲を確かめてみてください。Drawing-AIについて詳しく知りたい方は、お気軽にお問い合わせください。
